قطعات لیبل پرینتر چیست؟ راهنمای کامل آشنایی با قطعات مصرفی و یدکی لیبل پرینترها
لیبل پرینترها یکی از مهمترین تجهیزات در انبارها، فروشگاهها، کارخانهها، شرکتهای پخش، آزمایشگاهها، داروخانهها و مراکز لجستیک هستند. این دستگاهها وظیفه چاپ بارکد، اطلاعات محصول، قیمت، تاریخ تولید و انقضا و سایر اطلاعات ضروری را روی برچسبها بر عهده دارند.
مانند هر دستگاه صنعتی و الکترونیکی، لیبل پرینترها نیز از قطعات مختلفی تشکیل شدهاند که برخی از آنها در اثر استفاده مداوم دچار استهلاک میشوند و نیاز به تعویض پیدا میکنند. شناخت این قطعات به کاربران کمک میکند تا در زمان مناسب اقدام به تعمیر یا تعویض قطعه کرده و از توقف فرآیند چاپ جلوگیری کنند.
در این مقاله با مهمترین قطعات لیبل پرینتر، وظایف هر قطعه، علائم خرابی و نکات مهم هنگام خرید آشنا میشویم.
لیبل پرینتر چگونه کار میکند؟
قبل از آشنایی با قطعات، بهتر است نحوه عملکرد لیبل پرینتر را بدانیم.
به طور کلی لیبل پرینترها در دو نوع اصلی تولید میشوند:
چاپ حرارتی مستقیم (Direct Thermal)
در این روش چاپ بدون ریبون انجام میشود و هد مستقیماً روی لیبل حرارتی چاپ میکند.
چاپ انتقال حرارتی (Thermal Transfer)
در این مدل از ریبون استفاده میشود و چاپ از طریق انتقال جوهر ریبون روی لیبل انجام میشود.
در هر دو سیستم، قطعاتی مانند هد، رولر، سنسور و برد کنترل نقش کلیدی دارند.

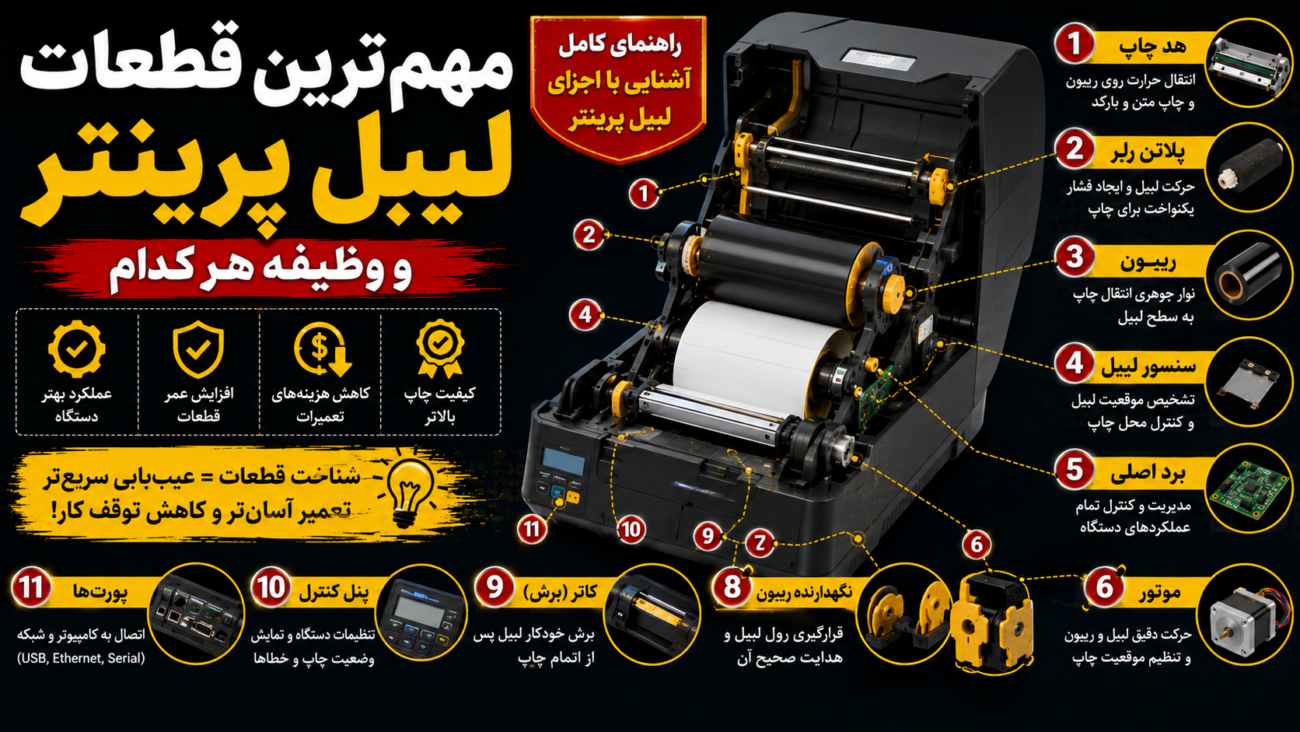

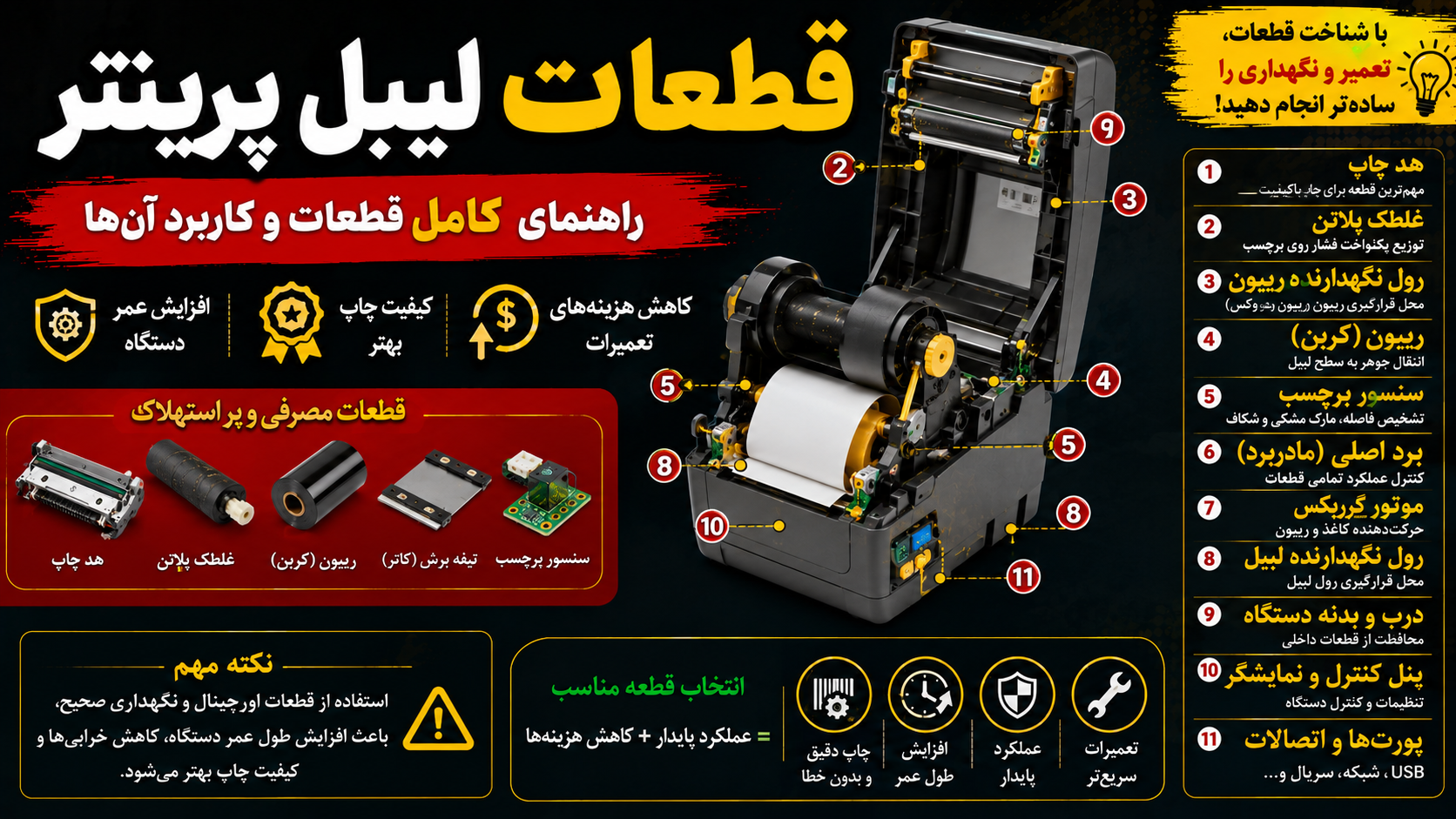

1. هد چاپ (Print Head)
مهمترین قطعه لیبل پرینتر
هد چاپ اصلیترین و گرانترین قطعه مصرفی لیبل پرینتر است.
وظیفه هد:
- چاپ متن
- چاپ بارکد
- چاپ QR Code
- چاپ لوگو
- چاپ اطلاعات متغیر
هد از صدها یا هزاران المنت حرارتی تشکیل شده که با تولید گرما عملیات چاپ را انجام میدهند.
علائم خرابی هد
- خطوط سفید روی لیبل
- چاپ ناقص
- بارکد ناخوانا
- افت کیفیت چاپ
- چاپ کمرنگ
عوامل خرابی هد
- استفاده از ریبون بیکیفیت
- لیبل نامناسب
- گرد و غبار
- تمیز نکردن هد
- چاپ مداوم و سنگین
2. پلاتن رولر (Platen Roller)
پلاتن رولر یکی از پرمصرفترین قطعات لیبل پرینتر است.
این قطعه لاستیکی زیر هد قرار دارد و وظیفه حرکت دادن لیبل و ایجاد فشار یکنواخت برای چاپ را بر عهده دارد.
علائم خرابی پلاتن رولر
- چاپ نامنظم
- حرکت نادرست لیبل
- چروک شدن ریبون
- افت کیفیت چاپ
نشانههای فرسودگی
- صاف شدن سطح رولر
- ترک خوردگی
- تغییر شکل ظاهری
3. ریبون (Ribbon)
در لیبل پرینترهای Thermal Transfer ریبون یکی از قطعات مصرفی اصلی محسوب میشود.
ریبون نوار جوهری است که اطلاعات چاپی را روی لیبل منتقل میکند.
انواع ریبون
Wax
مناسب چاپهای معمولی
Wax Resin
کیفیت و دوام بالاتر
Resin
مناسب محیطهای صنعتی و مقاوم در برابر مواد شیمیایی
علائم ریبون نامناسب
- چاپ کمرنگ
- پاک شدن اطلاعات
- چسبیدن ریبون به هد
4. سنسور لیبل
سنسورها وظیفه تشخیص موقعیت لیبل را دارند.
این قطعه باعث میشود چاپ دقیقاً روی هر برچسب انجام شود.
انواع سنسور
- Gap Sensor
- Black Mark Sensor
- Media Sensor
علائم خرابی سنسور
- چاپ روی چند لیبل
- تشخیص ندادن لیبل
- خطای Media Error
- توقف چاپ
5. برد اصلی (Main Board)
برد اصلی مغز لیبل پرینتر است.
تمام عملیات چاپ، ارتباط با کامپیوتر و کنترل قطعات توسط این برد انجام میشود.
علائم خرابی
- روشن نشدن دستگاه
- قطع ارتباط USB یا شبکه
- خطاهای مکرر
- چاپ ناقص
6. موتور لیبل (Stepper Motor)
موتور وظیفه حرکت دادن لیبل و ریبون را بر عهده دارد.
در لیبل پرینترها معمولاً از موتورهای استپر استفاده میشود.
علائم خرابی
- توقف چاپ
- حرکت نامنظم لیبل
- صدای غیرعادی
- جابجایی چاپ
7. نگهدارنده ریبون (Ribbon Holder)
این قطعه محل نصب رول ریبون است.
در صورت شکستگی یا خرابی:
- ریبون به درستی نمیچرخد.
- کیفیت چاپ کاهش مییابد.
- ریبون پاره میشود.
8. نگهدارنده لیبل (Media Holder)
این قطعه رول لیبل را در محل مناسب نگه میدارد.
خرابی آن میتواند باعث:
- کج شدن چاپ
- حرکت نامنظم لیبل
- گیر کردن رول
شود.
9. کاتر (Cutter)
برخی لیبل پرینترها دارای کاتر اتوماتیک هستند.
این قطعه پس از چاپ، برچسب را برش میدهد.
علائم خرابی
- برش ناقص
- گیر کردن لیبل
- صدای غیرعادی
10. پنل و دکمههای کنترل
پنل دستگاه برای تنظیمات و مدیریت چاپ استفاده میشود.
خرابی این بخش میتواند باعث:
- اختلال در تنظیمات
- عدم کالیبراسیون
- خطاهای عملکردی
شود.
11. پورتها و اتصالات
پورتهای ارتباطی شامل:
- USB
- Serial
- Ethernet
- Wi-Fi
هستند.
خرابی این بخش باعث قطع ارتباط با سیستم میشود.
پرمصرفترین قطعات لیبل پرینتر
بر اساس آمار تعمیرات، بیشترین میزان تعویض مربوط به:
| رتبه | قطعه |
|---|---|
| 1 | هد چاپ |
| 2 | پلاتن رولر |
| 3 | ریبون |
| 4 | سنسور |
| 5 | موتور |
| 6 | برد اصلی |
| 7 | کاتر |
| 8 | نگهدارنده ریبون |
است.
چه عواملی باعث خرابی قطعات لیبل پرینتر میشوند؟
استفاده از ریبون نامرغوب
لیبل بیکیفیت
عدم تمیزکاری هد
گرد و غبار محیط
چاپ مداوم و سنگین
نوسانات برق
استفاده از قطعات تقلبی
هنگام خرید قطعات لیبل پرینتر به چه نکاتی توجه کنیم؟
مدل دستگاه را بررسی کنید
قطعات مدلهای مختلف با یکدیگر تفاوت دارند.
شماره فنی قطعه را تطبیق دهید
شماره فنی مهمترین معیار انتخاب قطعه است.
از فروشگاه تخصصی خرید کنید
خرید از مراکز تخصصی احتمال اشتباه را کاهش میدهد.
به اصالت کالا توجه کنید
قطعات اصلی:
- عمر بیشتر
- کیفیت بهتر
- سازگاری بالاتر
دارند.
قطعات اصلی یا متفرقه؟
بسیاری از کاربران به دلیل قیمت پایینتر به سراغ قطعات متفرقه میروند.
اما در بلندمدت قطعات اصلی مزایای بیشتری دارند:
طول عمر بالاتر
کیفیت چاپ بهتر
کاهش هزینه تعمیرات
محافظت از سایر قطعات
چگونه عمر قطعات لیبل پرینتر را افزایش دهیم؟
برای افزایش عمر دستگاه:
- هد را به صورت دورهای تمیز کنید.
- از ریبون استاندارد استفاده کنید.
- از لیبل باکیفیت استفاده نمایید.
- دستگاه را سرویس کنید.
- از محافظ برق استفاده کنید.
- قطعات مصرفی را به موقع تعویض نمایید.
جمعبندی
لیبل پرینترها از قطعات متعددی تشکیل شدهاند که هر کدام نقش مهمی در کیفیت و دقت چاپ دارند. هد چاپ، پلاتن رولر، ریبون، سنسور، موتور و برد اصلی از مهمترین قطعات این دستگاهها هستند.
شناخت این قطعات به کاربران کمک میکند تا هنگام خرابی سریعتر مشکل را شناسایی کرده و قطعه مناسب را تهیه کنند. همچنین استفاده از قطعات اصلی و سرویس منظم میتواند عمر دستگاه را به میزان قابل توجهی افزایش دهد و هزینههای تعمیرات را کاهش دهد.
