مهمترین قطعات لیبل پرینتر و وظیفه هر کدام
لیبل پرینترها یکی از تجهیزات حیاتی در صنایع مختلف، انبارداری، فروشگاهها، داروخانهها، شرکتهای پخش و خطوط تولید هستند. این دستگاهها وظیفه چاپ بارکد، اطلاعات محصول، تاریخ تولید، تاریخ انقضا، شماره سریال و سایر اطلاعات ضروری را روی برچسبها بر عهده دارند.
بسیاری از کاربران هنگام خرابی دستگاه با نام قطعات مختلفی مانند هد، پلاتن رولر، سنسور یا برد اصلی مواجه میشوند، اما دقیقاً نمیدانند هر قطعه چه وظیفهای دارد و خرابی آن چه تأثیری بر عملکرد دستگاه میگذارد.
شناخت اجزای اصلی لیبل پرینتر نه تنها به عیبیابی سریعتر کمک میکند، بلکه هنگام خرید قطعات یدکی نیز از انتخاب اشتباه جلوگیری خواهد کرد.
در این مقاله به معرفی مهمترین قطعات لیبل پرینتر و وظیفه هر یک از آنها میپردازیم.

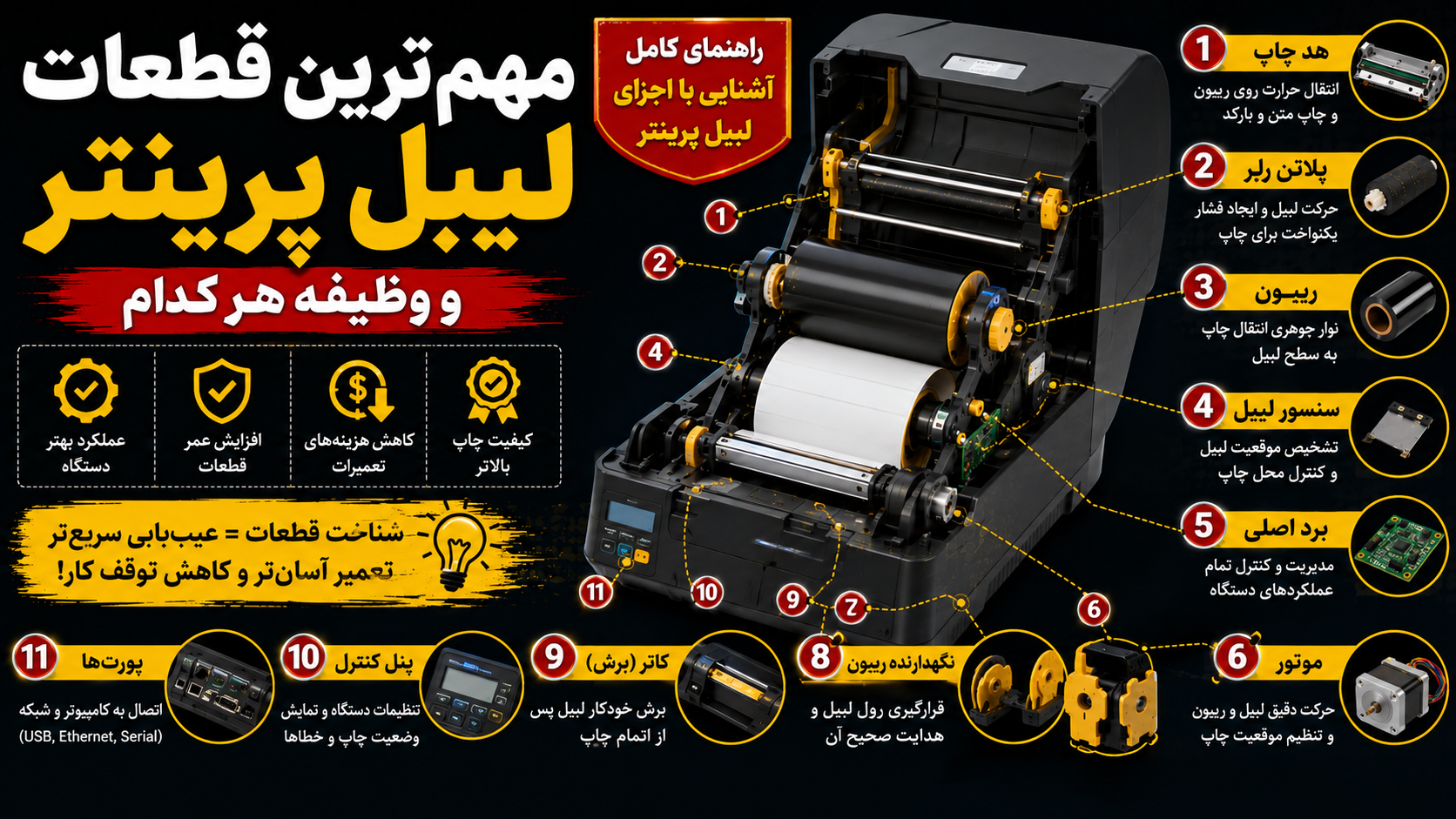

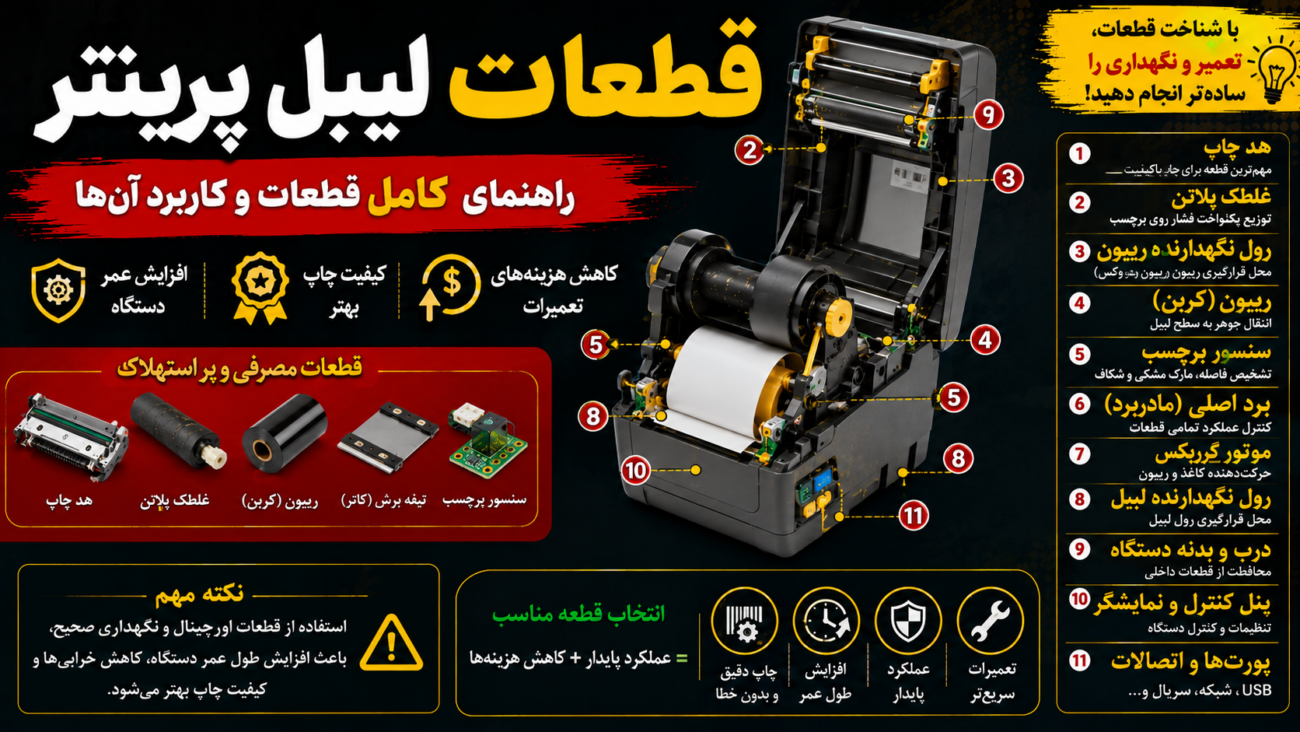

لیبل پرینتر از چه بخشهایی تشکیل شده است؟
یک لیبل پرینتر حرارتی از بخشهای مکانیکی، الکترونیکی و مصرفی تشکیل شده است.
مهمترین قطعات عبارتاند از:
- هد چاپ
- پلاتن رولر
- ریبون
- سنسور لیبل
- برد اصلی
- موتور
- نگهدارنده ریبون
- نگهدارنده لیبل
- کاتر
- پنل کنترل
- پورتهای ارتباطی
هر یک از این قطعات نقش مهمی در کیفیت چاپ و عملکرد دستگاه دارند.
1. هد چاپ (Print Head)
قلب اصلی لیبل پرینتر
هد چاپ مهمترین قطعه در هر لیبل پرینتر محسوب میشود.
این قطعه وظیفه انتقال اطلاعات چاپی به سطح لیبل را بر عهده دارد.
هد از صدها یا هزاران المنت حرارتی تشکیل شده است که با ایجاد گرما عملیات چاپ را انجام میدهند.
وظایف هد چاپ
- چاپ متن
- چاپ بارکد
- چاپ QR Code
- چاپ لوگو
- چاپ اطلاعات متغیر
اهمیت هد
کیفیت چاپ به طور مستقیم به سلامت هد وابسته است.
علائم خرابی هد
- خطوط سفید روی چاپ
- چاپ ناقص
- کمرنگ شدن چاپ
- ناخوانا شدن بارکدها
2. پلاتن رولر (Platen Roller)
مسئول حرکت لیبل
پلاتن رولر یک غلتک لاستیکی است که در زیر هد قرار دارد.
این قطعه وظیفه دارد:
- لیبل را حرکت دهد.
- فشار مناسب بین هد و لیبل ایجاد کند.
- چاپ یکنواخت را تضمین نماید.
علائم خرابی
- چاپ نامنظم
- حرکت نامناسب لیبل
- چروک شدن ریبون
- کیفیت پایین چاپ
اهمیت پلاتن رولر
حتی اگر هد سالم باشد، خرابی رولر میتواند کیفیت چاپ را به شدت کاهش دهد.
3. ریبون (Ribbon)
ماده مصرفی انتقال چاپ
در لیبل پرینترهای Thermal Transfer از ریبون استفاده میشود.
ریبون یک نوار پوشیده از جوهر مخصوص است که هنگام چاپ اطلاعات را روی لیبل منتقل میکند.
انواع ریبون
Wax
برای چاپهای عمومی
Wax Resin
برای چاپهای نیمه صنعتی
Resin
برای چاپهای صنعتی و مقاوم
وظایف ریبون
- انتقال جوهر به لیبل
- افزایش ماندگاری چاپ
- ایجاد کیفیت چاپ بالاتر
4. سنسور لیبل (Label Sensor)
چشم دستگاه
سنسورها محل دقیق هر برچسب را تشخیص میدهند.
بدون سنسور، دستگاه نمیتواند تشخیص دهد چاپ در چه نقطهای انجام شود.
انواع سنسورها
- Gap Sensor
- Black Mark Sensor
- Reflective Sensor
وظایف سنسور
- تشخیص شروع لیبل
- تشخیص پایان لیبل
- جلوگیری از چاپ نامنظم
- کنترل موقعیت چاپ
علائم خرابی
- چاپ روی چند لیبل
- جابهجایی چاپ
- توقف ناگهانی چاپ
5. برد اصلی (Main Board)
مغز لیبل پرینتر
برد اصلی تمامی عملیات دستگاه را مدیریت میکند.
این قطعه مسئول:
- پردازش اطلاعات چاپ
- ارتباط با کامپیوتر
- کنترل هد
- کنترل سنسورها
- کنترل موتور
است.
علائم خرابی برد
- روشن نشدن دستگاه
- عدم شناسایی توسط کامپیوتر
- خطاهای مکرر
- چاپ ناقص
6. موتور استپر (Stepper Motor)
نیروی محرک دستگاه
موتور استپر وظیفه حرکت دقیق لیبل و ریبون را بر عهده دارد.
در لیبل پرینترها دقت حرکت بسیار مهم است، به همین دلیل از موتورهای استپر استفاده میشود.
وظایف موتور
- حرکت لیبل
- حرکت ریبون
- تنظیم موقعیت چاپ
علائم خرابی
- توقف چاپ
- چاپ نامنظم
- صدای غیرعادی
- گیر کردن لیبل
7. نگهدارنده ریبون (Ribbon Holder)
این قطعه محل قرارگیری رول ریبون است.
وظایف
- ثابت نگه داشتن ریبون
- تنظیم کشش ریبون
- کمک به حرکت روان ریبون
علائم خرابی
- پاره شدن ریبون
- چروک شدن ریبون
- توقف چاپ
8. نگهدارنده لیبل (Media Holder)
این بخش رول لیبل را در جای صحیح نگه میدارد.
وظایف
- جلوگیری از حرکت جانبی لیبل
- حفظ تراز چاپ
- هدایت صحیح رول
خرابی این بخش باعث میشود:
- چاپ کج شود.
- لیبل گیر کند.
- ریبون آسیب ببیند.
9. کاتر اتوماتیک (Auto Cutter)
برخی مدلهای حرفهای دارای تیغه برش خودکار هستند.
وظایف
- برش لیبل پس از چاپ
- افزایش سرعت کار
- بهبود بهرهوری
علائم خرابی
- برش ناقص
- گیر کردن لیبل
- صدای غیرطبیعی
10. پنل کنترل و نمایشگر
کاربر از طریق پنل دستگاه تنظیمات را انجام میدهد.
وظایف
- تنظیم چاپ
- کالیبراسیون
- مشاهده خطاها
- مدیریت دستگاه
11. پورتهای ارتباطی
لیبل پرینترها برای ارتباط با سیستم از پورتهای مختلف استفاده میکنند.
رایجترین پورتها
- USB
- Ethernet
- Serial
- Wi-Fi
- Bluetooth
وظایف
- انتقال اطلاعات چاپ
- اتصال به نرمافزارها
- ارتباط شبکهای
کدام قطعات بیشترین استهلاک را دارند؟
در میان تمام قطعات، موارد زیر بیشترین میزان تعویض را دارند:
| رتبه | قطعه |
|---|---|
| 1 | هد چاپ |
| 2 | پلاتن رولر |
| 3 | ریبون |
| 4 | سنسور |
| 5 | موتور |
| 6 | کاتر |
این قطعات معمولاً بیشترین فروش را در بازار قطعات لیبل پرینتر دارند.
مهمترین علائم خرابی قطعات لیبل پرینتر
اگر دستگاه شما با یکی از مشکلات زیر مواجه است، احتمال خرابی یکی از قطعات اصلی وجود دارد:
چاپ کمرنگ
معمولاً مربوط به هد یا ریبون است.
چاپ کج
اغلب به نگهدارنده لیبل یا سنسور مربوط میشود.
چاپ ناقص
ممکن است ناشی از خرابی هد یا برد اصلی باشد.
گیر کردن لیبل
اغلب به رولر، موتور یا نگهدارنده لیبل مربوط است.
توقف چاپ
ممکن است به موتور، برد یا سنسورها مربوط باشد.
چگونه عمر قطعات لیبل پرینتر را افزایش دهیم؟
برای افزایش طول عمر دستگاه:
- هد را مرتب تمیز کنید.
- از ریبون استاندارد استفاده کنید.
- از لیبل باکیفیت استفاده نمایید.
- دستگاه را سرویس دورهای کنید.
- از محافظ برق استفاده نمایید.
- قطعات مصرفی را به موقع تعویض کنید.
جمعبندی
لیبل پرینترها از مجموعهای از قطعات مکانیکی و الکترونیکی تشکیل شدهاند که هر کدام نقش مهمی در فرآیند چاپ دارند. هد چاپ، پلاتن رولر، ریبون، سنسور، برد اصلی و موتور مهمترین اجزای این دستگاهها هستند.
آشنایی با وظیفه هر قطعه نه تنها به عیبیابی سریعتر کمک میکند، بلکه هنگام خرید قطعات یدکی نیز باعث انتخاب دقیقتر و جلوگیری از هزینههای اضافی خواهد شد. استفاده از قطعات اصلی و نگهداری صحیح میتواند عمر دستگاه را به شکل قابل توجهی افزایش دهد.
