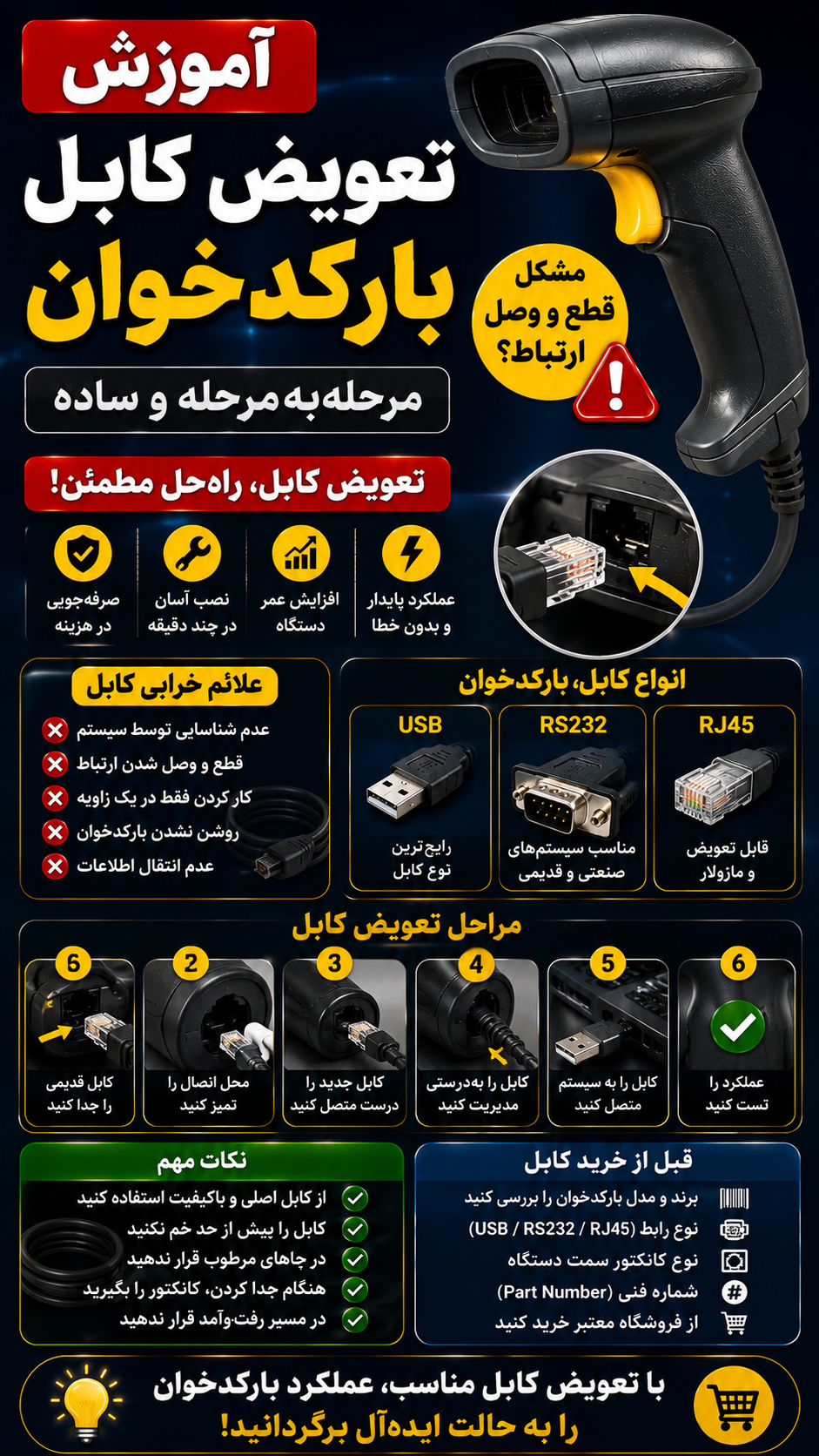

آموزش تعویض کابل بارکدخوان؛ راهنمای کامل و مرحلهبهمرحله
بارکدخوانهای سیمی یکی از پرکاربردترین تجهیزات فروشگاهی، انبارداری، داروخانهها و مراکز لجستیکی هستند. این دستگاهها به دلیل استفاده مداوم، در معرض استهلاک قطعات مختلف قرار دارند که یکی از رایجترین آنها، کابل بارکدخوان است.
قطع شدن سیم، پارگی روکش، خرابی کانکتور یا آسیبدیدگی داخلی کابل میتواند باعث اختلال در عملکرد دستگاه شود. خوشبختانه در بسیاری از مدلهای بارکدخوان، کابل بهصورت ماژولار طراحی شده و بدون نیاز به باز کردن کامل دستگاه قابل تعویض است.
در این مقاله، بهصورت کامل با علائم خرابی کابل، ابزار موردنیاز، مراحل تعویض، نکات ایمنی و روشهای افزایش عمر کابل بارکدخوان آشنا خواهید شد.
کابل بارکدخوان چه وظیفهای دارد؟
کابل بارکدخوان وظیفه انتقال دو بخش مهم را بر عهده دارد:
- انتقال برق موردنیاز دستگاه
- انتقال اطلاعات اسکنشده به کامپیوتر، صندوق فروش (POS) یا نرمافزار انبار
در صورت خرابی کابل، ممکن است دستگاه روشن نشود یا اطلاعات اسکنشده به سیستم منتقل نشود.
انواع کابل بارکدخوان
بسته به مدل دستگاه، کابلها در چند نوع رایج تولید میشوند.
کابل USB
رایجترین نوع کابل در فروشگاهها و سیستمهای کامپیوتری
مزایا:
- نصب آسان
- بدون نیاز به منبع تغذیه جداگانه
- Plug & Play
کابل RS232
بیشتر در تجهیزات صنعتی و قدیمی استفاده میشود.
کابل PS/2
در مدلهای قدیمیتر دیده میشود و امروزه کمتر کاربرد دارد.
کابل ماژولار (RJ45)
در بسیاری از برندها مانند Zebra، Honeywell، Datalogic و برخی مدلهای Newland، کابل از طریق کانکتور RJ45 یا مشابه آن به دستگاه متصل میشود و بهراحتی قابل تعویض است.
علائم خرابی کابل بارکدخوان
قبل از تعویض کابل، باید مطمئن شوید که مشکل از خود کابل است.
رایجترین نشانهها عبارتاند از:
- روشن نشدن دستگاه
- قطع و وصل شدن ارتباط با کامپیوتر
- کار کردن فقط در یک زاویه خاص
- عدم انتقال اطلاعات پس از اسکن
- شناسایی نشدن دستگاه توسط ویندوز
- پارگی یا لهشدگی کابل
- شکستگی کانکتور USB یا RJ45
چه زمانی باید کابل را تعویض کنیم؟
تعویض کابل زمانی توصیه میشود که:
- روکش کابل آسیب دیده باشد.
- رشتههای داخلی قطع شده باشند.
- کانکتور شکسته باشد.
- ارتباط دستگاه دائماً قطع و وصل شود.
- کابل بیش از حد خم شده یا له شده باشد.
ابزار موردنیاز
برای تعویض کابل معمولاً به ابزارهای زیر نیاز دارید:
- کابل اصلی یا سازگار با مدل دستگاه
- پیچگوشتی مناسب (در صورت نیاز)
- دستمال میکروفایبر
- الکل ایزوپروپیل (برای تمیز کردن کانکتورها)
- بست کمربندی (در صورت نیاز برای مدیریت کابل)
نکات ایمنی قبل از شروع
قبل از تعویض کابل:
- دستگاه را از کامپیوتر جدا کنید.
- اگر از مدل دارای آداپتور استفاده میکنید، برق را قطع کنید.
- از کشیدن کابل با فشار زیاد خودداری کنید.
- از لمس کانکتورها با دست مرطوب خودداری کنید.
آموزش تعویض کابل بارکدخوان
مرحله اول: جدا کردن کابل قدیمی
اگر دستگاه از کابل ماژولار استفاده میکند:
- ضامن کانکتور را فشار دهید.
- کابل را بهآرامی خارج کنید.
اگر کابل داخلی است:
- قاب دستگاه را طبق دستورالعمل سازنده باز کنید.
- کابل را از برد جدا کنید.
هرگز کابل را با کشیدن شدید خارج نکنید.
مرحله دوم: بررسی کانکتورها
قبل از نصب کابل جدید:
- محل اتصال را بررسی کنید.
- وجود گردوغبار یا اکسیدشدگی را کنترل کنید.
- در صورت نیاز، کانکتور را با الکل ایزوپروپیل تمیز کنید.
مرحله سوم: نصب کابل جدید
کابل را در جهت صحیح وارد کانکتور کنید.
در مدلهای RJ45 باید صدای “کلیک” شنیده شود که نشاندهنده قفل شدن صحیح کابل است.
مرحله چهارم: مدیریت کابل
کابل را طوری قرار دهید که:
- پیچ نخورد.
- تحت کشش نباشد.
- روی لبههای تیز قرار نگیرد.
- در مسیر رفتوآمد افراد نباشد.
مرحله پنجم: اتصال به کامپیوتر
کابل را به پورت USB یا RS232 متصل کنید.
در صورت نیاز، چند ثانیه صبر کنید تا سیستم دستگاه را شناسایی کند.
مرحله ششم: تست عملکرد
یک بارکد استاندارد را اسکن کنید.
اگر:
- صدای تأیید شنیده شد.
- اطلاعات در نرمافزار نمایش داده شد.
- ارتباط قطع نشد.
تعویض کابل با موفقیت انجام شده است.
اگر بعد از تعویض کابل مشکل برطرف نشد چه کنیم؟
اگر همچنان دستگاه کار نمیکند، احتمال دارد مشکل از یکی از موارد زیر باشد:
- خرابی موتور اسکن (Scan Engine)
- خرابی برد اصلی
- تنظیمات نادرست رابط ارتباطی (Interface)
- درایور سیستم
- خرابی پورت USB کامپیوتر
- آسیب به کانکتور داخلی دستگاه
آیا هر کابلی برای هر بارکدخوان مناسب است؟
خیر.
هر برند و مدل ممکن است از کابل اختصاصی استفاده کند.
قبل از خرید موارد زیر را بررسی کنید:
- برند دستگاه
- مدل دقیق
- نوع رابط (USB، RS232 یا PS/2)
- نوع کانکتور سمت دستگاه
- شماره فنی کابل (Part Number)
اشتباهات رایج هنگام تعویض کابل
- استفاده از کابل غیراستاندارد
- کشیدن کابل از روی سیم بهجای کانکتور
- نصب برعکس کانکتور
- خم کردن بیش از حد کابل
- قرار دادن کابل کنار منابع حرارتی
- بیتوجهی به قفل شدن کامل کانکتور
چگونه عمر کابل بارکدخوان را افزایش دهیم؟
برای افزایش طول عمر کابل:
- هنگام جدا کردن، کانکتور را بگیرید نه سیم را.
- از پیچیدن شدید کابل جلوگیری کنید.
- کابل را زیر اجسام سنگین قرار ندهید.
- از محافظ کابل در محل خم شدن استفاده کنید.
- در پایان شیفت کاری، کابل را تحت کشش رها نکنید.
- در صورت مشاهده آسیب جزئی، سریعاً کابل را تعویض کنید.
جدول عیبیابی سریع
| مشکل | علت احتمالی | راهحل |
|---|---|---|
| دستگاه روشن نمیشود | خرابی کابل | تعویض کابل |
| قطع و وصل شدن ارتباط | پارگی داخلی سیم | تعویض کابل |
| شناسایی نشدن توسط ویندوز | خرابی کانکتور USB | بررسی یا تعویض کابل |
| انتقال ندادن اطلاعات | خرابی رشتههای دیتا | نصب کابل جدید |
| کار کردن در زاویه خاص | قطعی داخلی | تعویض کابل |
کابل اصلی یا متفرقه؛ کدام را بخریم؟
اگرچه کابلهای متفرقه معمولاً قیمت پایینتری دارند، اما کیفیت ساخت، دوام و پایداری اتصال آنها همیشه قابلاعتماد نیست. کابلهای اصلی یا سازگار باکیفیت (OEM) معمولاً از سیمهای با ضخامت مناسب، کانکتورهای مقاوم و شیلد بهتر استفاده میکنند که باعث کاهش نویز و افزایش طول عمر میشود. هنگام خرید، علاوه بر قیمت، به کیفیت ساخت، شماره فنی و سازگاری کامل با مدل بارکدخوان توجه کنید.
جمعبندی
کابل بارکدخوان یکی از قطعات مصرفی و پرکاربرد این دستگاه است که در اثر استفاده مداوم، خمشدگی یا کشش ممکن است دچار آسیب شود. خوشبختانه در بسیاری از مدلها، تعویض کابل فرآیندی ساده و سریع است و بدون نیاز به تعمیرات پیچیده انجام میشود.
با استفاده از کابل مناسب، رعایت نکات ایمنی و مدیریت صحیح کابل، میتوان از بسیاری از مشکلات ارتباطی جلوگیری کرد و عمر مفید دستگاه را افزایش داد. اگر پس از تعویض کابل همچنان مشکل پابرجا بود، لازم است سایر قطعات مانند برد اصلی یا موتور اسکن نیز بررسی شوند.
